磁粉探傷中的磁化后的初始磁化曲線
在磁粉探傷中為了便于了解磁化的程度及性能，通常使用初始磁化曲線來直觀的了解其磁化的能力，即磁粉探傷機、磁粉探傷儀能夠磁化工件的能力，也決定了磁粉探傷機、磁粉探傷儀在保證磁化效果的需求下能磁化何種尺寸的工件。
那么什么是初始磁化曲線呢？
是指磁特性材料在無磁性的狀態下，初次被磁化的狀態，通常用B-H，或M-H來表示磁特性材料的內磁場與外加磁場之間的關系，形成的走勢曲線圖被稱為初始磁化曲線，常用以表征鐵磁性材料的磁化特性。
舉例研究：
選擇一個鐵磁性圓形環，在其表面繞上一定匝數的線圈，后串聯一個滑動變阻器、一個電流表，接在電流源兩端，通過調節滑變的阻值大小來改變線圈中通過電流的大小，利用磁強計放置于圓形環的中軸點來檢測線圈在中軸點處感應到的磁感應強度，通過電流值計算出某一狀態的磁場強度，后繪制磁場強度H與磁感應強度B對應關系曲線，如下圖：

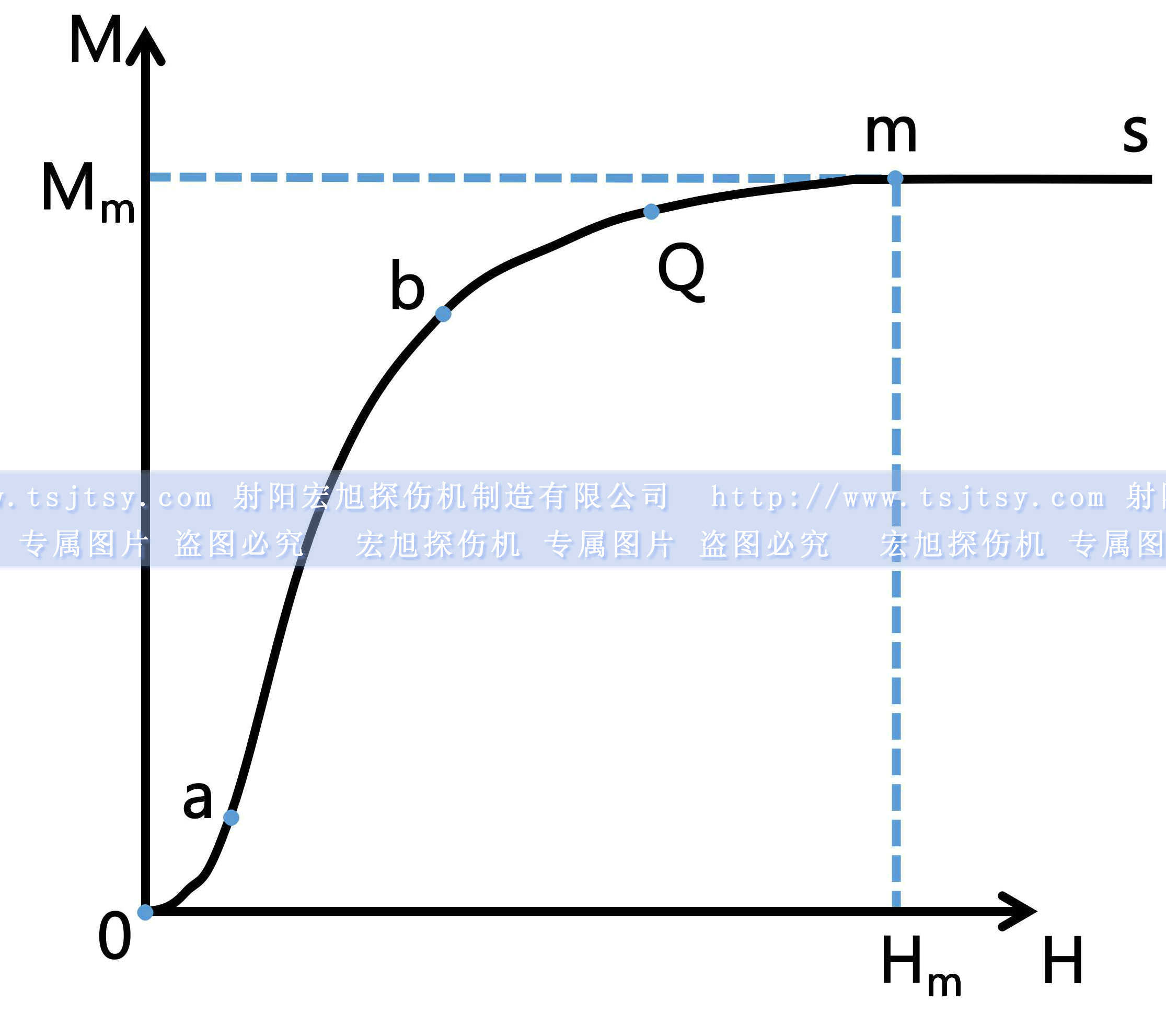

利用公式B=μ0H+μ0M來計算出磁化強度M與磁場強度H之間的曲線關系，如下圖：
M-H曲線反應了鐵磁質的典型磁化特性，其具有典型性。實驗結果表明鐵磁質材料的磁化特性具有以下特點：
磁化前，鐵磁性材料表現為磁中性，即對外不顯示磁性，H=0，M=0；
當外加磁場逐增加時，M隨H的增加而增加，表現為，剛開始狀態下，增加較為緩慢，即上圖的oa段曲線，此狀態下的磁化是可逆的，若是減小外加磁場，則出現磁化強度隨之減小的情況，在這個階段中起主要作用的是可逆的磁疇疇壁位移，而磁疇磁矩的可逆轉動作用由于外加磁場較小，還未出現明顯的方向改變；
當外加磁場繼續增加時，M隨H的增加而出現急劇的增加，即上圖的a-b段，此時若減小外加磁場，磁化強度將不再隨之出現較大的減小，此段中起主要作用的是不可逆的疇壁位移，同時，也出現磁疇磁矩方向改變較明顯的情況，導致M出現急劇增大的情況，用專業術語稱之為巴克豪森效應，通過實驗發現，最大磁導率就是出現在這個階段；
而后隨著外加磁場達到一定值，M不再隨著H的增加而出現急劇的增加，即是增速緩慢，即上圖的b-Q段和Q-m段，b-Q段中起主要作用的是磁疇磁矩的轉動，被稱為旋轉磁化區；Q-m段狀態下磁疇磁矩方向已基本與外加磁場方向一致，所以被稱為近飽和區
當外加磁場達到m點后，若繼續增加外加磁場H，則磁化強度不再隨之變化，維持在飽和磁化強度Mm，出現磁化飽和效應，即上圖的m-s段，此狀態下磁疇磁矩方向已完全與外加磁場方向一致，所以被稱為飽和區。
由上圖的0-m段曲線段組成了初始磁化曲線，需注意的是初始磁化曲線與磁滯回線是不同的。
初始磁化曲線是研究鐵磁性材料磁化特性所必備的方式，針對不同的鐵磁性材料，其各自產生的初始磁化曲線也是不一樣的，但是大致的走勢都是如上圖一般，我們在磁粉探傷機、磁粉探傷儀中就是利用上述初始磁化曲線來選取周向磁化磁場的大小，需注意的是在使用連續法磁化時，保持磁化處于b-Q段，最好能夠保持在Q-m段，這樣才能保證磁化效果，保證磁粉探傷機、磁粉探傷儀探傷的靈敏度。
