一種開合式磁化線圈的設計制造
作者：宏旭磁粉探傷機 發表時間：2015/5/11 15:15:38
磁粉探傷機對于大直徑超長軸類工件磁粉檢測時，周向磁化只需夾緊直接通電磁化即可，超長的工件的縱向磁化就需要用到可移動的磁化線圈對長工件分段步進縱向磁化。
考慮到這類大軸工件重量非常重有的甚至重達幾噸以上，為了既能方便的將長軸工件支承懸空，又能將磁化線圈套入長軸工件就要將磁化線圈做成開合式的，上下工件時打開磁化線圈，磁化時，合起磁化線圈。便于工件的垂直起吊。

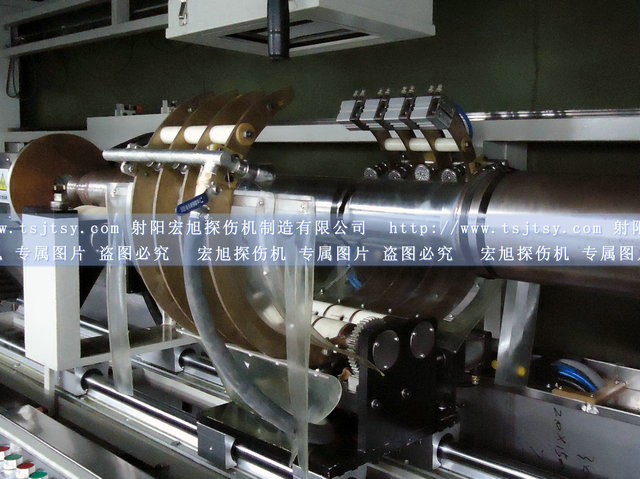

開合式磁化線圈要既能快速開啟，又能快速閉合，而且閉合時，要達到一定的鎖緊力，使電流順利通過。射陽宏旭探傷機公司設計了一種快速閉合線圈裝置，以下是這種快速閉合裝置的結構說明：
由于采用快速閉合式線圈，為了便于開合鎖緊，不能采用傳統的玻璃纖維雙玻線繞制。宏旭公司采用8至10個厚的黃銅板或紫銅板作為線圈主體，根據線圈的設計安匝數與需檢測工件的最大外徑，確定所需磁化線圈的外圓及內圓尺寸，并確定需要多少匝，將此磁化線圈去掉內孔對開成兩半即可得到標準的線圈閉合配件，每匝均為兩個半圓銅環的閉合組件，以四匝線圈為例，就需要四組也就是八片，通過線切割精加工，確保裝配精度。將各閉合件穿插對立組合，通過氣缸及相連機構可控制閉合件的快速開合，為了得到足夠的閉鎖連接力，在一邊的四只銅環頂端裝有四只氣缸，當閉合時，通過氣缸將2片銅環夾緊確保鎖緊力。
開合式磁化線圈在超長大直徑軸類工件檢測時應用非常多，當然在某些特殊造型的工件上也會用到，在此就不一一表述，可開合磁化線圈的結構還有其它的結構形式，宏旭公司不斷的進行改進研發，希望讓客戶使用到更簡單方便的磁粉探傷機。
